Mașină de șlefuit cilindric
Mai simplu spus, principiul de funcționare al unei polizoare cilindrice este similar cu cel al rotării cercurilor exterioare pe un strung. Diferența este că un strung folosește o unealtă de strunjire pentru tăiere, în timp ce o polizor cilindric adoptă o roată de șlefuit rotativă de mare viteză pentru șlefuire, oferind o precizie de prelucrare mult mai mare decât strungurile obișnuite.

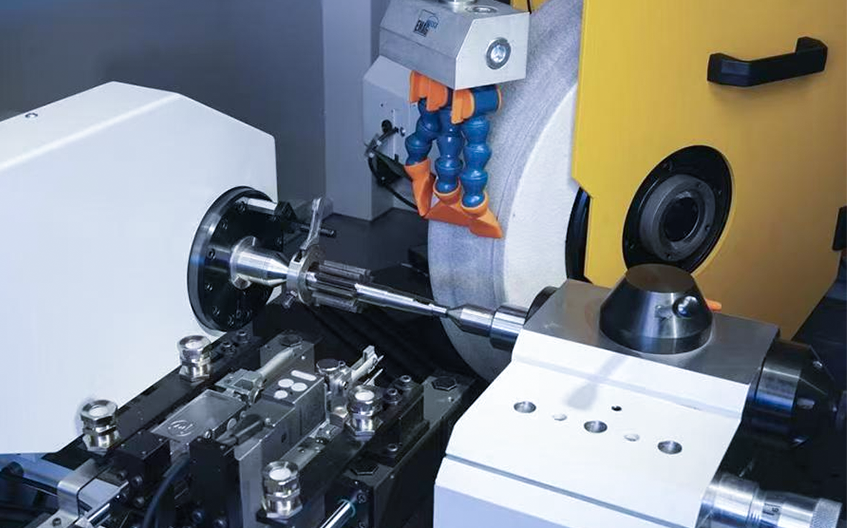

Principiul de lucru

  • Capul antrenează piesa de prelucrat să se rotească cu o viteză constantă.
  • Discul de șlefuit funcționează la viteză mare pentru a efectua tăierea microfină pe suprafața piesei de prelucrat.
  • Masa de lucru conduce piesa de prelucrat să se miște înainte și înapoi pentru a termina șlefuirea întregului cerc exterior.

Polizor cilindric simplu: Piesa de prelucrat susținută de centre, masa de lucru este inversată, roata de șlefuit avans transversal. Potrivit pentru piese generale ale arborelui, cum ar fi arbori de motor și arbori de transmisie.
Polizor cilindric universal: Echipat cu un mecanism de șlefuire intern, capabil să prelucreze piesele conice. Se aplică arborilor care necesită prelucrare integrată în cerc intern și extern și arbori conici.
Polizor cilindric CNC: Controlat de un sistem CNC, acceptă legături pe mai multe axe, îmbrăcare automată a roților și compensare de precizie. Ideal pentru arbori de înaltă precizie, cu forme speciale și producția de masă a arborilor standard.
Polizor frontal și cilindric: Slefuiește cercul exterior și fața de capăt a piesei de prelucrat simultan. Folosit pentru arbori trepți, arbori angrenaj și alte părți care necesită verticalitate între fața de capăt și cercul exterior.
Avantaje principale: Beneficii cheie
  • 01

    Precizie de prelucrare ultra-înaltă pentru cerințe de precizie de vârf



    Polizoarele cilindrice sunt echipamente de prelucrare de înaltă precizie pentru piesele arborelui, capabile de prelucrare fină la nivel de microni. Rotunjimea sa atinge 0,001 mm, toleranța dimensională este controlată cu ± 0,002 mm, iar rugozitatea suprafeței poate atinge Ra 0,02 μm la nivelul oglinzii. Este ideală pentru prelucrarea componentelor de înaltă precizie, cum ar fi fusurile de precizie, șuruburile și piese aerospațiale.
  • 02

    Compatibilitate puternică pentru diverse piese de prelucrat

    Această mașină are o gamă largă de procesare. Cu diferite metode de operare și dispozitive speciale, poate prelucra arbori trepți, piese conice, arbori excentrici și fețe de capăt ale piesei de prelucrat. Polizoarele cilindrice universale sunt, de asemenea, disponibile pentru șlefuirea găurilor interioare, îndeplinind cu ușurință cerințele de prelucrare ale diferitelor piese de prelucrat cu arbore cu formă specială.
  • 03

    Data de poziționare stabilă cu concentricitate superioară



    Adoptând poziționarea vârfului găurii centrale, asigură în mod eficient concentricitatea dintre cercul exterior al piesei de prelucrat și găurile centrale. Data de poziționare unificată rămâne neschimbată după prinderea repetată, ceea ce se potrivește prelucrării continue cu mai multe procese. Acest avantaj de poziționare nu poate fi egalat de polizoarele fără centre.
  • 04

    Actualizarea inteligentă CNC îmbunătățește considerabil capacitatea de procesare

    Polizoarele cilindrice CNC sunt complet modernizate din punct de vedere funcțional. Ei realizează șlefuirea ulterioară a profilelor complexe, cum ar fi arbori cu came și arbori cotiți, și sprijină îmbrăcarea automată a roților și compensarea uzurii. Tipurile de piese de prelucrat pot fi schimbate rapid prin schimbarea programelor, potrivindu-se perfect în producția de masă flexibilă.
Selecție și aplicații: este potrivit pentru dvs.?

Piese prelucrate tipice de industrie

Mașini de precizie: fusuri pentru mașini-unelte, șuruburi cu bile, ghidaje liniare
Producție de automobile: arbori cotiți, arbori cu came, arbori de cutie de viteze, arbori de viteze
Aerospațial: componente ale trenului de aterizare, arbori de transmisie a motorului, bucșe de înaltă precizie
Industria matrițelor: miezuri de matriță, știfturi de evacuare, știfturi de ghidare
Hidraulice și pneumatice: tije de piston, bobine de supape hidraulice


Puncte de bază pentru selecția polizorului

1. Selectare după forma piesei de prelucrat

Piesele de prelucrat cu trepte, conici și cerințe de șlefuire frontală: Alegeți polizoare cilindrice
Arbori simpli, simpli, fără găuri centrale: prioritizează polizoarele fără centre pentru o eficiență mai mare


2. Selectare prin Precizie de prelucrare

Cerință de înaltă precizie: rotunjime ＜ 0,002 mm, rugozitatea suprafeței Ra ＜ 0,2 μm, adoptă polizoare cilindrice de precizie
Cerință generală de precizie: Polizoarele cilindrice obișnuite sunt suficiente


3. Selectare pe lot de producție

O singură bucată, loturi mici și producție diversificată: sunt aplicabile polizoare cilindrice manuale / CNC
Producție standardizată în masă: preferați polizoarele fără centre sau polizoarele cilindrice cu scop special

4. Selectare prin funcție de măcinare

Aveți nevoie de șlefuire cilindrică atât externă, cât și interioară: selectați polizoare cilindrice universale
Este necesară doar șlefuirea cilindrică externă: Folosiți polizoare cilindrice obișnuite
